Использование привязки к управлению диском

Определение стандарта винчестера

Если вы не знаете, какой у вас винчестер, MBR или GPT, это можно по-простому определить при помощи инструмента по управлению дисками или из командной строки.

Выполните следующее:

Проверить, какой у вас винчестер, можно также из командной строки:

Запустите командную строку от имени администратора.
Введите diskpart и нажмите клавишу Enter.
Теперь напишите list disk и снова Enter.
Далее, выведется список всех дисков компьютера

Обратите внимание на столбик GPT, если носитель такого типа, в нём будет отмечена звёздочка.. Узнать информацию о типе диска требуется при решении обновить ПО или оборудование, потому что операционными системами и специальными приложениями предусмотрена возможность конвертации дисков MBR в GPT и обратно

Например, если вы хотите преодолеть ограничения MBR, ставите новую 64-битную Windows 10 либо, наоборот, хотите использовать диск объёмом более 2 ТБ на старой версии Windows, не поддерживающей GPT. В этом случае, однако, вы потеряете часть объёма в неразмеченной области

Узнать информацию о типе диска требуется при решении обновить ПО или оборудование, потому что операционными системами и специальными приложениями предусмотрена возможность конвертации дисков MBR в GPT и обратно. Например, если вы хотите преодолеть ограничения MBR, ставите новую 64-битную Windows 10 либо, наоборот, хотите использовать диск объёмом более 2 ТБ на старой версии Windows, не поддерживающей GPT. В этом случае, однако, вы потеряете часть объёма в неразмеченной области.

В общем, в каждом конкретном случае необходимо оценивать целесообразность конвертации, не забывать о потере данных в ходе такой процедуры и о том, что и MBR, и GPT имеют свои плюсы и минусы.

Создание EFI-раздела на пустом жёстком диске утилитой Bootice

Кто не любит командную строку, для создания EFI

-разметки пустого носителя может воспользоваться утилитой с графическим интерфейсом. Она бесплатная, её можно скачать на любом софт-портале Интернета. В главном окне выбираем второй жёсткий. Кликаем .

Затем – «Re-Partitioning»
.

Первым делом ставим галочку GPT

в графе «Partition table type»
. Затем галочку ставим «Create ESP partition»
. И вверху в графе «Settings»
убираем все значения «Size»
кроме последнего
. Жмём «Ок»
.

В итоге получим разметку диска с EFI

-разделом на 128 Мб
и разделом, вместившим в себя остальное дисковое пространство.

А как быть, если жёсткий диск не пустой?
Если на нём есть структура и хранящиеся пользовательские данные. Или мы хотим восстановить Windows, лишившуюся загрузочного EFI

-раздела после выхода из строя или отключения жёсткого диска, на котором ранее существовал её загрузчик. И на этот случай есть решения. Для восстановления системы без загрузчика нам, естественно, понадобится среда для выполнения определённых операций. В одном из случаев сгодится и обычный установочный носитель Windows. В другом случае будем работать с менеджером дискового пространства, потому нам понадобится функциональный и надёжный LiveDisk WinPE
. Одним из таких является LiveDisk Стрельца
. Сайт загрузки образа — Sergeistrelec.Ru
.

Примечание:
приведённые ниже операции не могут быть проведены на дисках динамического типа
. Диск оставшегося без загрузчика зеркала Windows необходимо прежде преобразовывать в базовый тип. Сделать это можно только сторонними средствами.

Как создать заново Скрытый раздел System Reserved (Зарезервировано системой)

Автор Владимир.
Привет друзья! Если на вашем жёстком диске , то его очень просто создать. В двух словах напомню вам, для чего нужен этот раздел.

При установке Windows 7, 8.1, 10 на компьютер с обычным BIOS (жёсткий диск MBR) автоматически создаётся скрытый раздел System Reserved (Зарезервировано системой, объём 100-500 МБ), назначение которого — хранить и защищать файлы загрузки операционной системы, а в Win 8.1, 10 на нём также расположена среда восстановления).

Данный раздел всегда имеет атрибуты: Активен, Система, Основной раздел, и с него происходит запуск одной или нескольких операционных систем, установленных на вашем компьютере.

Иногда пользователи удаляют данный раздел (также бывает, что этот раздел не создаётся автоматически при установке Windows, для его создания необходимы несколько условий). Если это ваш случай и сейчас вы хотите создать скрытый раздел заново, то предпримем такие шаги.

Для примера возьмём компьютер с двумя установленными операционными системами. Если смотреть из работающей Windows 7, то:

Windows 10 установлена на разделе (D:)

Windows 7 установлена на разделе (C:)

Как видим, скрытый раздел System Reserved (Зарезервировано системой) на жёстком диске отсутствует, а активным является раздел (D:) с установленной Windows 10, так как он имеет атрибуты: Система, Активен, Основной раздел, и именно на этом разделе находится загрузчик двух систем: Win 10 и Win 7.

Открываем командную строку от имени администратора и вводим команды:

C:\Windows\system32>diskpartMicrosoft DiskPart версии 6.1.7601(С) Корпорация Майкрософт, 1999-2008.На компьютере: VLADIMIR-ПКDISKPART> lis vol (выводим в список все разделы жёсткого диска) Том ### Имя Метка ФС Тип Размер Состояние Сведения ———- — ———— —— ———- ——- ——— ——— Том 0 E CD-ROM 0 б Нет носит Том 1 D Windows 10 NTFS Раздел 64 Gб Исправен Том 2 C Windows 7 NTFS Раздел 55 Gб Исправен СистемныйDISKPART> sel vol 2 (выбираем Том 2 — диск (C:) с установленной Windows 7)Выбран том 2.DISKPART> shrink desired=100 (сжимаем Том 2 — диск (C:) на 100 МБDiskPart успешно выполнил сокращение тома на: 100 MбайтDISKPART> creat par prim (создаём раздел)DiskPart: указанный раздел успешно создан.DISKPART> format fs=ntfs (форматируем созданный раздел в файловую систему NTFS. Можно сказать, что скрытый раздел System Reserved (Зарезервировано системой) создан) Завершено (в процентах): 100Программа DiskPart успешно отформатировала том.DISKPART> activ (делаем его активным)DiskPart: раздел помечен как активный.DISKPART>DISKPART> assign letter M (присваиваем букву диска M)DiskPart: назначение имени диска или точки подключения выполнено успешно.DISKPART> exit (выходим их diskpart)Завершение работы DiskPart… C:\Windows\system32>bcdboot C:\Windows (данной командой мы создаём файлы загрузки на скрытом разделе System Reserved (Зарезервировано системой) для Windows 7!)Файлы загрузки успешно созданы. C:\Windows\system32>bcdboot D:\Windows (данной командой мы создаём файлы загрузки на скрытом разделе System Reserved (Зарезервировано системой) для Windows 10!)Файлы загрузки успешно созданы. C:\Windows\system32>

Данными действиями мы с вами создали раздел System Reserved (Зарезервировано системой), размер 100 МБ для операционных систем Windows 10 и Windows 7 в конце жёсткого диска (без разницы, где находится данный раздел — в начале или конце диска.

На этом разделе находится папка «Boot» (содержащая хранилище конфигурации загрузки файл — BCD), и менеджер загрузки файл «bootmgr».

Если ввести в командной строке команду bcdedit, то откроются данные конфигурации загрузки, где можно увидеть, что теперь загрузчик обеих операционных систем: Windows 10 и Windows 7 находится на разделе System Reserved (Зарезервировано системой)

Букву (M:) можно отмонтировать от данного раздела. Также вы можете сделать этот раздел скрытым.

Статьи по этой теме:

1. Как создать заново среду восстановления Windows 8.1

2. Как узнать, где на жёстком диске MBR находится активный раздел вместе с загрузчиком операционных систем (при наличии на HDD нескольких установленных Windows и отсутствии Скрытого раздела System Reserved (Зарезервировано системой)

Структуры MBR и GPT

С томами и разделами все предельно просто, однако присутствуют еще и структуры. Более старым логическим образцом называется MBR (Master Boot Record), а ему на замену пришел усовершенствованный GPT (GUID Partition Table). Давайте остановимся на каждой структуре и рассмотрим их детально.

MBR

Диски со структурой MBR постепенно вытесняются GPT, но все еще популярны и используются на многих компьютерах. Дело в том, что Master Boot Record — это первый сектор HDD объемом 512 байт, он зарезервирован и никогда не перезаписывается. Отвечает этот участок за запуск ОС. Удобна такая структура тем, что позволяет без проблем разделять физический накопитель на части. Принцип запуска диска с MBR происходит так:

При запуске системы BIOS обращается к первому сектору и отдает ему дальнейшее управление. Этот сектор имеет код .
Следующие четыре байта отвечают за определение диска.
Далее происходит смещение до — таблицы томов HDD. На скриншоте ниже вы можете видеть графическое объяснение считывания первого сектора.

Теперь, когда произошло обращение к разделам диска, нужно определить активный участок, с которого и будет загружаться ОС. Первый байт в этом образце считывания определяет нужный раздел для старта. Следующие выбирают номер головки для начала загрузки, номер цилиндра и сектора, а также количество секторов в томе. Порядок считывания показан на следующей картинке.

За координаты расположения крайней записи раздела рассматриваемой технологии отвечает технология CHS (Cylinder Head Sector). Она считывает номер цилиндра, головки и секторы. Нумерация упомянутых частей начинается с , а секторы с 1. Именно путем считывания всех этих координат и определяется логический раздел жесткого диска.

Недостаток такой системы заключается в ограниченности адресации объема данных. То есть во время первой версии CHS раздел мог иметь максимум 8 ГБ памяти, чего в скором времени, конечно же, перестало хватать. На замену пришла адресация LBA (Logical Block Addressing), в которой была переработана система нумерации. Теперь поддерживаются диски объемом до 2 ТБ. LBA была еще доработана, но изменения коснулись только GPT.

С первым и последующими секторами мы успешно разобрались. Что касается последнего, то он также зарезервирован, называется и отвечает за проверку MBR на целостность и наличие необходимой информации.

GPT

Технология MBR обладала рядом недостатков и ограничений, которые не могли обеспечить работу с большим количеством данных. Исправлять ее или изменять было бессмысленно, поэтому вместе с выходом UEFI пользователи узнали о новой структуре GPT. Она была создана с учетом постоянного увеличения объема накопителей и изменений в работе ПК, поэтому на текущее время это самое передовое решение. Отличается от MBR она такими параметрами:

Отсутствие координат CHS, поддерживается работа только с доработанной версией LBA;
GPT хранит на накопителе две свои копии — одна в начале диска, а другая в конце. Такое решение позволит реанимировать сектор через хранящуюся копию в случае повреждения;
Переработано устройство структуры, о чем мы поговорим далее;
Проверка корректности заголовка происходит с помощью UEFI c использованием контрольной суммы.

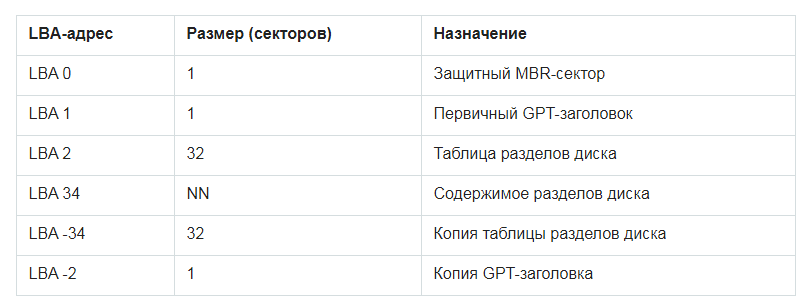

Теперь хотелось бы детальнее рассказать о принципе работы этой структуры. Как уже было сказано выше, используется здесь технология LBA, что позволит без проблем работать с дисками любых объемов, а в будущем расширить диапазон действия, если потребуется.

Стоит отметить, что сектор MBR в GPT тоже присутствует, он является первым и имеет размер в один бит. Необходим он для корректной работы HDD со старыми комплектующими, а также не позволяет программам, которым неизвестен GPT, разрушить структуру. Поэтому этот сектор называется защитным. Далее располагается сектор размером в 32, 48 или 64 бита, отвечающий за разметку на разделы, называется он первичным GPT-заголовком. После этих двух секторов идет считывание содержимого, вторая схема томов, а замыкает все это копия GPT. Полная структура представлена на скриншоте ниже.

На этом общая информация, которая может быть интересной обычному пользователю, заканчивается. Дальше — это тонкости работы каждого сектора, и эти данные уже никак не касаются рядового юзера. Что касается выбора GPT или MBR — вы можете ознакомиться с другой нашей статьей, где обсуждается выбор структуры под Windows 7.

Еще хочется добавить, что GPT — более совершенный вариант, и в будущем в любом случае придется переходить на работу с носителями такой структуры.

Что же такое раздел

Начну с того, что новый, свежекупленный жёсткий диск совершенно непригоден для работы без предварительной подготовки. Чтобы можно было сохранять на него данные и читать их, для этих данных необходимо сначала создать специальные «хранилища» — разделы, и подготовить эти «хранилища» для «складирования» и хранения ваших файлов — отформатировать, т.е. создать на них файловую систему. Как только хотя бы один раздел будет создан и отформатирован, его уже можно использовать.

Иногда бывает, что на винчестере имеется всего один раздел, занимающий весь жёсткий диск. Особенно часто это можно наблюдать у новичков, только что купивших компьютер. Такой вариант является самым простых, но и самым неудачным, т.к. и операционная система и ваши данные хранятся в одном месте, и при любых проблемах с операционкой, либо при переустановке ОСи вы рискуете потерять сразу всё.

Более практичным является вариант, когда жёсткий диск разделён на несколько разделов — хотя бы на два. На одном разделе стоит сама операционная система, а на другом складируются ваши файлы. В этом случае при проблемах или переустановке операционки пострадает только тот раздел, на котором она стояла. Всё остальное останется нетронутым.

Кроме того, разделение на несколько разделов позволит более удобно организовать хранение файлов — можно, например, выделить отдельный раздел под музыку или видео, если у вас их много; или если вы часто работаете с торрентами, можно выделить под них отдельный кусок жёсткого диска.

Также упрощается обслуживание компьютера — например, гораздо проще и быстрее дефрагментировать по очереди несколько относительно небольших разделов, чем один огромный кусок. Аналогично — и со сканированием диска антивирусом.

В общем, с удобством разобрались — тут каждым волен исхитряться в меру своих потребностей. Однако, существует несколько простых правил, нарушение которых чревато полной потерей данных.

Начну по порядку.

Создание EFI-раздела на пустом жёстком диске утилитой Bootice

Затем – «Re-Partitioning»
.

Как удалить на жёстком диске все разделы

С необходимостью удаления всех разделов на жёстком диске пользователи компьютеров сталкиваются в различных ситуациях. Например, когда нужно очистить носитель информации с целью его передачи в использование другому лицу. Или если планируется переразметка диска для создания принципиально иной структуры разделов. Либо же если нужно, чтобы на диске было пустое неразмеченное пространство для избирательного клонирования или восстановления из бэкапа разделов. Для очистки носителей информации от структуры и данных перед передачей иным лицам необходимо прибегать к специальному типу софта, умеющему затирать данные. Т.е. стирать их с невозможностью восстановления в дальнейшем. Если же носитель и впредь будет использоваться нами, достаточно просто избавиться от его разметки. Как это сделать? Рассмотрим ниже три простых способа удаления всех разделов на жёстком диске.

1. Удаление разделов в управлении дисками Windows

Для удаления разделов на диске в идеале не требуется никакого стороннего профильного софта. Всё делается средствами самой Windows. Безусловно, если мы говорим о подключённых к компьютеру дополнительных носителях, а не о том, на котором установлена текущая операционная система. В среде Windows запускаем утилиту diskmgmt.msc – системное управление дисками. В её окне поочерёдно кликаем каждый из разделов на диске, который нужно очистить от разметки. И с помощью контекстного меню удаляем разделы.

Однако если на оперируемом диске есть скрытые системные разделы или рекавери-разделы OEM-производителей, удалить их с помощью diskmgmt.msc не удастся.

В таком случае можно прибегнуть к комплексной операции по очистке структуры диска с помощью командной строки.

2. Очистка разметки диска в командной строке

Запускаем командную строку (обязательно от администратора). После ввода каждой команды жмём Enter. Первыми вводим команды запуска консольной утилиты diskpart.exe и отображения подключённых к компьютеру дисков:

diskpart lis dis

Смотрим карту дисков и, ориентируясь на их размер, определяем порядковый номер нужного диска – который будем очищать от разметки. Кстати, порядковые номера дисков будут такими же, как и в системном управлении дисками. Далее вводим команду по типу:

Только в ней подставляем свой порядковый номер диска. И последняя команда – команда, собственно, очистки разметки диска:

Когда очистка диска будет выполнена, идём в управление дисками. И заново инициализируем диск – т.е. указываем, какой стиль разметки мы ему хотим задать. При обнаружении в системе носителя информации без инициализации после запуска управления дисками мастер инициализации должен появиться сам. В его окошке выбираем стиль разметки – MBR или GPT. И жмём «Ок».

3. Очистка разметки диска с помощью программы DiskGenius

Юзабильная и не требующая повторной инициализации диска альтернатива предыдущему способу – очистка диска от разделов с помощью стороннего софта, программ типа менеджеров дискового пространства. Такие обычно беспрепятственно справляются с удалением защищённых скрытых разделов. Одна из программ такого типа – DiskGenius, бесплатная в части проведения массы операций с носителями информации. В число которых, естественно, входит очистка диска от разделов. Качаем программу на её официальном сайте www.diskgenius.com. И запускаем. На левой панели отображения дисков выбираем кликом нужный.

В меню «Disk» жмём «Delete Partition».

Подтверждаем удаление всех разделов кнопкой «Yes».

Применяем операцию кнопкой «Sawe All».

Подтверждаем применение операции кнопкой «Yes».

Конвертация MBR в GPT и обратно

Для выполнения конвертации формата жестких дисков можно использовать встроенные средства Windows или приложения, созданные сторонними разработчиками. Вначале рассмотрим, как выполняется такая процедура инструментами, предлагаемыми Microsoft.

Внимание! Во время выполнения процедуры конвертации с помощью стандартных средств Windows и ряда программ других разработчиков с диска удаляется вся записанная на него информация. Прежде чем приступать к выполнению данной операции, следует позаботиться о создании бэкапа файлов, представляющих для вас какую-либо ценность

Также не будет лишним проверить архив резервной копии после его создания и убедиться, что он не поврежден.

Утилита Управление дисками

Инструмент «Управление дисками» был рассмотрен в главе «Как определить разметку диска». С его помощью помимо всего прочего можно выполнять конвертацию накопителя из MBR в GPT или наоборот.

Для выполнения данной процедуры пользователь должен придерживаться такой последовательности шагов:

Запустить приложение «Управление компьютером» и открыть вкладку «Управление дисками». В правой части окна найти нужный физический накопитель, поочередно перейти к каждому его логическому разделу и из контекстного меню выбрать команду «Удалить том…» (если удалить раздел, на котором установлена Windows, то загрузиться с него уже не получится, в таком случае придется использовать другое загрузочное устройство).
Подтвердить операцию удаления тома.
Перезапустить компьютер, если появится запрос на перезагрузку.
Снова перейти к управлению дисками с помощью контекстного меню HDD активировать команду «Преобразовать в GPT-диск» или «Преобразовать в MBR-диск».
Подтвердить выполнение команды и дожиться результата ее работы.

Командная строка и Diskpart

Описанную в предыдущем разделе операцию также можно выполнить путем ввода команд в командную строку. Алгоритм действий здесь будет таким:

Открыть консоль командной строки с административными правами доступа.
Ввести команду diskpart и нажать «Enter» для подтверждения ее выполнения.
Ввести команду list disl и снова нажать на «Enter».
В следующем шаге в консоли нужно набрать select disk N, где N – номер подлежащего преобразованию накопителя (его можно также посмотреть и в «Управлении дисками»), после чего подтвердить выполнение команды нажатием на «Enter».
После ввода таким же способом команды clean с выбранного на предыдущем шаге диска будут снесены все разделы.
Наконец, нужно ввести команду операцию конвертации HDD и активировать ее. Чтобы изменить формат диска с GPT на MBR, следует запустить выполнение команды convert mbr. Выполнить преобразование в обратном направлении поможет команда convert gpt.

При установке Windows

Пожалуй, это самый простой способ преобразования формата жесткого диска. Однако при его использовании с накопителя также удаляется вся информация, поэтому он лучше всего подойдет тем юзерам, которым требует выполнить чистую установку Windows на винчестер, не содержащий никакой информации.

В ходе установки Windows 10 с загрузочной флешки на экране может появиться сообщение об ошибке, в котором говорится, что невозможно установить операционную систему на диск MBR. В этом же окне пользователь может ознакомиться, по какой причине инсталляция операционной системы прекращена: дело в том, что в системах EFI разрешается ставить Windows только на GPT-накопитель. Проблему можно решить путем изменения настроек UEFI, но в таком случае вы не сможете воспользоваться всеми его возможностями.

Получив уведомление об ошибке, следует удалить все разделы HDD прямо в программе инсталляции, после чего произвести повторную разметку диска и установить на один из его разделов Windows. При этом не надо выполнять никаких действий для преобразования накопителя в формат GPT, эта операция будет проведена программой инсталляции в автоматическом режиме.

Почему бывает необходимо GPT диск преобразовать в MBR

С течением времени появляются новые технологии, поэтому на смену привычному БИОС пришел UEFI, в котором по-другому реализована технология инициализации и передачи загрузки операционной системы Windows. В частности, в UEFI имеется безопасная загрузка Secure Boot.

Производители жестких дисков стали выпускать изделия с таблицей GPT, поддерживающие новый интерфейс БИОС. Диски GPT имеют некоторые отличия от дисков с MBR.

Основные различия между дисками с GPT и MBR для обычных пользователей:

диски с MBR имеют ограничения по размеру до 2 ТБ и по количеству разделов на диске до 4 разделов;
диски с разметкой GPT поддерживают 128 разделов и гораздо больший размер жесткого диска;
на диск с GPT нельзя установить 32 разрядную версию Windows;
диски с GPT для установки Windows используются только с UEFI БИОС.

Пользователь может самостоятельно решить, в каких ситуациях будет предпочтительно использование того или иного варианта разметки жесткого диска.

Например, у вас довольно слабый компьютер, поэтому использование 64-битной Windows вместо 32 битной, не имеет смысла из-за того, что вы не получите никаких преимуществ, а в большинстве случаев, система x64 будет пожирать больше ресурсов системы. Для установки или переустановки операционной системы на диск с MBR подойдет любая загрузочная флешка Windows. В случае с диском GTP есть некоторые нюансы, из-за которых не получится загрузиться с USB флешки и установить ОС.

В этой статье мы рассматриваем, как поменять стиль разделов GPT на главную загрузочную запись MBR. В других ситуациях, наоборот, потребуется MBR преобразовать в GPT.

В инструкциях я расскажу, как изменить GPT на MBR средствами операционной системы Windows: с помощью оснастки Управление дисками и командной строки. Поменять GPT на MBR системными средствами можно только с потерей данных на диске, в том числе на всех логических разделах данного диска.

Существуют способы перевести HDD диск из GPT на MBR без потери данных. Для этого используется стороннее программное обеспечение (Acronis Disk Director, Paragon Hard Disk Manager, AOMEI Patition Assistant, EaseUS Partition Master, MiniTool Partition Wizard и т. д.), запускаемое с загрузочного носителя.

Конвертация GTP в MBR системными средствами становится возможна в случае, если на диске нет разделов с данными. Поэтому сначала необходимо удалить все разделы на жестком диске, а затем приступить к конвертации таблиц разделов. Вся информация будет потеряна.
