Основные различия 4 Pin от 3 Pin вентиляторов

Трех контактный разъем вентилятора — это три показателя (по количеству проводов): мощность (5 или 12 вольт), земля и сигнал. Сигнальный провод передаёт скорость вращения крыльчатки вентилятора при нормальном номинальном напряжении 4 или 12 вольт. При таком режиме скорость вентилятора обычно контролируется увеличением или уменьшением напряжения по силовому кабелю.

Четырех контактный разъем вентилятора немного отличается от трех контактного разъема, поскольку у него есть дополнительный (четвёртый) провод, используемый для отправки управляющих сигналов на вентилятор, у которого есть чип. Чип и контролирует скорость вращения крыльчатки вентилятора.

Трех проводных и четырех проводных разъема

Вентиляторы процессора, устанавливаемые на медный или алюминиевый радиатор (в совокупности — кулер), используют либо трех проводной, либо четырех проводной разъём. Трех проводные разъемы предназначены для небольших вентиляторов с малым потреблением электроэнергии. Четырех проводные разъемы предназначены для процессорных вентиляторов с более высоким потреблением электроэнергии.

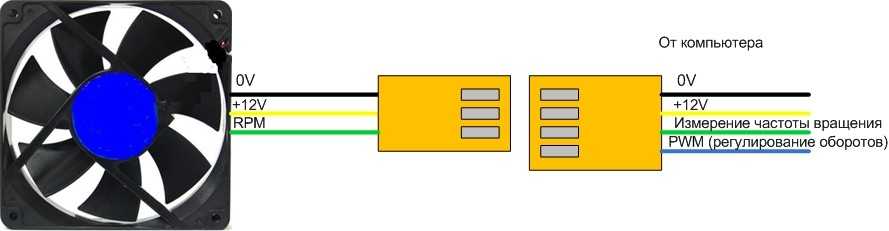

3 pin вентилятор, подключенный к 4 pin разъему:

4 pin вентилятор, подключенный к 4 pin разъёму:

При подключении четырех проводного вентилятора к трех контактному разъёму на материнской плате вентилятор будет работать без возможности регулировки оборотов со стороны материнской платы.

Если вдруг вентилятор не заработал, то нужно поменять 3 и 4 провода местами, чтобы провод с регулировкой оборотов остался незадействованным.

Если вам уже приходилось самостоятельно собирать компьютеры, возможно вы замечали, что в одних моделях ПК кулеры имеют четыре ножки, а в других три. Чем обусловлена эта конструктивная особенность и имеет ли она какую-то практическую пользу, либо это просто еще одна выдумка дизайнеров? Если эта особенность — техническая, то какая разница между кулерами с тремя и четырьмя ножками? Постараемся дать ответ на этот вопрос.

Во-первых, начнем с того, что вентиляторы с разным количеством ножек правильнее называть 3-pin и 4-pin. Описанная характеристика является технической и указывает на принцип работы кулера. Четырех-пинные кулеры обычно встречаются в современных материнских платах. Также четырыхконтактые кулеры чаще всего используются для охлаждения процессора, тогда как обычные могут иметь три разъема. Догадаться, зачем это нужно, не так уж и трудно.

Вентиляторы с четырьмя ножками являются более совершенными, поскольку поддерживают контроль скорости вращения крыльчатки (методом широтноимпульсной модуляции) , что очень важно для правильного охлаждения процессора. Обеспечивается этот контроль как раз благодаря дополнительному четвертому проводу, передающему сигнал от управляющего чипа на вентилятор

Означает ли это, что трех-пинные вентиляторы такого контроля не имеют? Нет, у них тоже имеется свой сигнальный провод, только вот скорость вращения крыльчатки зависит от изменения напряжения силового кабеля, хотя надо отметить, в ряде случаев регулировка оборотов является чисто символической.

Если же брать картину в целом, следует обращать внимание и на число разъемов на самой материнской плате, ведь они тоже бывают трехконтактными. В зависимости от того, подключен ли трех-пинный и четырех-пинный модуль к разъему с четырьмя контактами либо наоборот, вентилятор будет работать по-разному

• 3-pin к разъему 4-pin. Регулировка скорости осуществляется посредством изменения напряжения на выходе, но может быть и так, что вентилятор будет крутиться постоянно, так как материнская плата не сможет им управлять. • 4-pin к разъему 4-pin. Обеспечивается полный контроль скорости вращения исходя из учитываемых управляющим чипом показателей. • 4-pin к разъему 3-pin. Четырех-пинный кулер, подключенный к разъему с тремя контактами может не заработать. Тогда необходимо поменять местами 3 и 4 провода, оставив отвечающий за регулировку оборотов кабель незадействованным. Но в любом случае контроль скорости вращения осуществляться не будет.

Итак, какой вентилятор лучше покупать? Будущее однозначно за 4-пинными пропеллерами, поэтому при наличии на материнке четырех разъемов брать, конечно, лучше их. Другое дело цена, последние могут стоить на порядок дороже, так что все зависит от толщины вашего кошелька и желания иметь более продвинутую систему охлаждения.

3-х пиновый слот на материнской плате

Для начала немного о разъемах, которые вы можете найти на системной плате. Основной, который есть на любой материнке, маркируется CPU FAN и всегда используется для подключения процессорного охладителя. Без такого охлаждения ЦП будет быстро перегреваться, а компьютер аварийно отключаться.

В зависимости от модели на системной плате могут быть и другие разъемы, от которых можно запитать корпусные кулера (как вариант, можно подключать корпусной к блоку питания ПК, на что обычно и ориентируются производители). Обычно такие коннекторы маркируются надписью SYS FAN.

Отличие 2-х и 3-х пиновых крыльчаток в наличии дополнительного кабеля.

Однако такую конструкционную особенность имеют не все вентиляторы — многие из них, особенно бюджетные модели, лишены необходимого датчика и дополнительного желтого кабеля. Аналогично и на материнской плате в зависимости от бренда и модели могут быть слоты дополнительного питания от 2 до 4 пинов.

Теперь расскажу, как можно «сколхозить» адаптер своими руками. Вам потребуется нерабочий 3-пиновый вентилятор, от которого вы возьмете коннектор с небольшими кусочками провода. Дальше нужно их спаять, отрезав старый разъем у кулера: черный к черному, красный красному. И не забудьте об изоляции!

А вообще, в любом магазине можно найти, выбрать и купить новый кулер на 3 контакта(ценники все равно не высокие).

Совместим ли 3-pin коннектор вентилятора с 4-pin разъемом на материнской плате?

В корпусе есть 3 вентилятора с 3-pin. Как показали двухчасовые поиски, материнские платы(по крайней мере ATX с 1150 сокетом) комплектуются максимум одним разъемом 3-pin, но зато нет проблем с 4-pin разъемами. Возможно ли воткнуть 3-pin коннектор в 4-pin разъем? Или может быть есть специальные переходники?

p.s. Ничего не нагуглил кроме обсуждения аналогичной проблемы подключения процессорного кулера, но ничего толком не понял и ответа на свой вопрос не получил. p.s.s. А может я плохо искал и есть таки платы с хотя бы с двумя, а лучше тремя 3-pin разъемами?

• Вопрос задан более трёх лет назад
• 39364 просмотра

В корпусах обычно предусмотрен только один вентилятор который подключается через материнку, остальные же питаются через молекс, напрямую от БП.

4 pin для вентиляторов с градусником. Если подключить обычный, bios будет материться, на проблему с измерением температуры.

@Wernisag По-моему вы что-то путаете. Причем тут корпус вообще? Речь о мат. плате.

У меня на Asus Z87 Sabertooth чнтыре 4-pin разьема, CHA FAN называются, туда вставлены 3-pin вентиляторы (Noctua NF-A14), никто не ругается.

И если вы про PWM, то там же нет «градусника», просто БИОС может автоматически менять скорость в зависимости от температуры. В обычных можно только постоянную в БИОС выставить, но в винде софтом (Speedfan или от производителя мат. платы) все равно можно менять напряжение/скорость в зависимости от температур.

Как-то не очень удобно. Тогда еще один вопрос. Обнаружил у себя в корпусе шлейф, половина которого молекс, а вторые два штекера напоминают разъемы для 3-pin вентиляторов. Штекер от вентилятора даже лезет в этот разъем, но там всего 2 контакта, а не три. s015.radikal.ru/i332/1409/64/2e18217d10f0.jpg s50.radikal.ru/i130/1409/60/d6b9d158b0a9.jpg

Но странно то, что с одного конца провода выходят все 3 штекера. Это то, что мне нужно?

Не знаю какой корпус у автора вопроса, возьмем для примера мой корпус Thermaltake. У меня 4 вентилятора, один (тот, что сзади) подключается к матери через 3-pin, остальные 3 (внизу, сверху и с лицевой стороны) подключаются теми же 3-pin но к самому корпусу. В лапше которая припаяна к лицевой панели, имеется 1 молекс который и питает те самые 3 вентилятора.

А в случае с вентилятором без градусника, (PWM — если я понял, то это power managment?) биос при каждой загрузке и тестировании будет выдавать ошибку CPU fan error press «F1». Конечно можно включить автоматический пропуск этой ошибки, но однажды можно пожалеть об этом.

@Wernisag ну у меня с дополнительными и проблемы)) один вентилятор сзади идет сразу с молекс, а два вверху и один на передней панели 3-пиновые.

Допустим, я втыкаю один 3-pin в единственный разъем в материнку, а остальные два 3-пиновых в эту штуку, фоторгафии которой я выложил.

Получается могу подключить. Но почему там только 2 контакта, а не 3.

В инструкции к корпусу вот что нарисовано: s017.radikal.ru/i426/1409/bf/054c0f822e19.jpg

Я так понял, что это туда как раз подключаются два 3-пиновых вентилятора. А молекс в молекс. но почему «OR» то написано?

@AlexP11223 корпус Thermaltake Revo Armor.

Чорд, залез в свой корпус( редко там бываю. Понял что я перепутал разъемы CHA_FAN с CPU_FAN. Почему то взбрело в голову, что первые всегда 3-х пиновые, а для CPU всегда 4-х пиновые. А так, да. И реобас есть, только простенький совсем «вкл/выкл». Ну а про ошибку писал, когда имел ввиду про подключение обычного вентилятора к CPU_FAN, а там всегда будет ошибка, если он не получит текущую температуру.

@lAtrey почему там 2 pina, не скажу. Тот, что на задней стенке, подключай к матери, его работа не большая, всего лишь выдувать горячий воздух. Остальные бросай через корпус, что бы была возможность увеличить обороты когда нужно.

Схема подключения

С видами вентиляторов мы разобрались, теперь подключим новый. Начнём с его замены в блоке питания. Здесь всё относительно просто. Покупаем устройство того же типоразмера, устанавливаем его взамен сгоревшего. Если количество пинов в разъёмах старого и нового совпадают, по просто вставляем «вилку» в «розетку» на плате БП, соблюдая расцветку.

Если у нас на БП розетка двухконтактная, а на кулере вилка трёх- или четырёхконтактная, то подключаем её так, чтобы задействовать только провода питания. Остальные оставляем висеть в воздухе. Для примера на фото ниже показана четырёхконтактная вилка, установленная в двухконтактную розетку.

Если подключить вилку мешают элементы печатной платы, можно просто разрезать её корпус надвое, укоротив тем самым до размеров двухпинной. Точно так же поступаем, если розетка имеет три или четыре пина, а вилка вентилятора два. Просто подключаем её в соответствующие гнёзда, оставив остальные незадействованными. Само собой, в этом случае ни о какой регулировке скорости вращения и контроля оборотов речи нет, а он будет постоянно крутиться.

Установка дополнительных вентиляторов

Если мы решили установить дополнительный вентиль в системный блок, то придётся найти отдельное гнездо для его подключения. Хорошо, если производители материнской платы предусмотрели этот момент и оснастили своё изделие дополнительными розетками. Обычно они трёхпинные и подписаны как CHA-FAN. На рисунке ниже материнская плата имеет два таких разъёма.

Эта материнская плата имеет два разъёма для подключения корпусных вентиляторов

Есть и ещё один вариант — использовать разъём PWR-FAN (если он есть). Это гнездо предназначено для подключения вентилятора блока питания, но большинство современных БП имеют собственные розетки для этих целей. В эти розетки можно подключить любые типы 12-вольтовых вентиляторов, но учитывайте, что их вращение с двухпинной вилкой не будет контролироваться системой, и если он выйдет из строя, мы узнаем об этом постфактум.

Как подключить к блоку питания напрямую

Если дополнительных розеток на материнской плате нет или они все заняты, остался последний вариант — подключить корпусный кулер напрямую к блоку питания. Наиболее удобно для этих целей использовать разъём Molex. Штатно он используется для IDE приводов, которые уже устарели, так что свободные гнёзда будут практически на любом блоке питания.

Свободный разъём Molex найдётся в блоке питания любого компьютера

Назначение проводов такого разъёма следующее:

• чёрный — минус (общий);
• жёлтый — +12 В;
• красный — +5 В.

Поскольку все корпусные вентиляторы питаются от 12 вольт, нас будут интересовать чёрный и жёлтый провод. Если наш кулер оснащён двух- или трехконтактной вилочкой, то схема подключения будет аналогична рисунку.

Подключения вентиляторов с двух- и трёхконтактной вилками к разъёму Molex

Если у нас вентилятор с четырёхпинной вилкой, то подключаем его так:

Для этих целей нам понадобится вилка Molex. Купить её можно либо на разборке (могут просто подарить), либо в магазине в составе переходника. Покупаем переходник, отрезаем вилку, припаиваем к ней вентилятор — и готово.

Снижение оборотов корпусного вентилятора

Обычно корпусные вентиляторы выполняют лишь вспомогательные функции, поэтому нередко их включают на пониженных оборотах. На качество охлаждения это влияет мало, а вот уровень шума заметно снижается. Можно, конечно, включить кулер через гасящий резистор, но это лишняя работа по расчёту его сопротивления и пайке плюс существенный расход энергии на нагрев самого резистора.

Но, используя для питания разъём Molex, можно снизить обороты, изменив просто распайку вилки. Если чёрный провод кулера подключить к красному проводу разъёма БП, то на вентилятор будет поступать 12 – 5 = 7 В. Из практики известно, что этого напряжения более чем достаточно для его надёжной работы.

Питание вентиляторов напряжением 7 В

Ошибки в охлаждении компьютера

Часто новички во время сборки ПК совершают ряд ошибок при проектировании системы охлаждения. Если она работает неправильно, то будет малоэффективной и бессмысленной в плане траты денег.

Потому, главное правило установки — знать, куда дует кулер. Самые распространённые ошибки в охлаждении компьютера:

1. Вы установили только задний вентилятор, который работает на «вдув». Тёплый воздух, который при выходе из блока питания возвращается в корпус, и компоненты в нижней части будут перегреваться.
2. В корпусе только один передний кулер, работающий на «выдув». Пониженное давление приводит к образованию большого количества пыли. Отвод тепла не происходит, вентиляторы работают на максимуме, комп греется и шумит.
3. Кулер, расположенный сзади, работает на вдувание воздуха, а передний — на выдувание. Теплый воздух поднимается только вверх, а внизу он холодный. Неправильная циркуляция приводит к перегреву, и эффект будет как в предыдущем пункте: много шума, и быстрый износ компонентов.
4. Оба кулера работают на вдув. Вентиляторы работают на износ, быстро выходят из строя и тянут за собой остальные комплектующие. Из такого расположения вентиляторов, как видим, тоже толку ноль.
5. Оба кулера выдувают воздух. Такая ситуация самая опасная для компьютера или ноутбука! Давление в корпусе пониженное, воздух циркулирует плохо, все платы перегреваются и выходят из строя. Со временем, машину можно будет выбросить на помойку.

По итогу статьи хочу сказать, что вентиляторов в корпусе много не бывает. Чем их больше, тем ниже температура внутри системного блока. Но каждый последующий увеличивает шум в комнате.

Можно ли устанавливать два вентилятора последовательно?

Формулировать этот вопрос можно по-разному. Если обрезать коннекторы на проводах и скрутить их последовательно, это в два раза уменьшит напряжение каждого и соответственно скорость вращения. Так подключать можно, если вы знаете, что делаете.

Соединить корпуса вентиляторов вместе по оси вращения для увеличения воздушного потока тоже можно. Но увеличение производительности в данном случае сомнительно. В теории производительность увеличивается на 20-30% при 2-х последовательно соединенных. На практике рекомендую купить более мощный вентилятор или подключить имеющиеся параллельно. Это легко, учитывая множество переходников в магазинах.

Распиновка 3-Pin кулера

Распиновкой или цоколевкой называют описание каждого контакта электронного соединения. Как известно, в электрических приборах достаточно часто используется подключение оборудования, где его корректную работу обеспечивает несколько проводов. Касается это и компьютерных кулеров. У них бывает разное количество контактов, каждый отвечает за свое соединение. Сегодня мы бы хотели в деталях рассказать о распиновке 3-Pin вентилятора.

Цоколевка компьютерного 3-Pin кулера

Размеры и варианты подключения вентиляторов для ПК уже давно стандартизированы, различаются они только наличием кабелей подключения. Постепенно 3-Pin кулеры уступают 4-Pin, однако такие устройства все еще используются. Давайте детально рассмотрим электрическую схему и цоколевку упомянутой детали.

Электронная схема

На скриншоте ниже вы можете наблюдать схематическое изображение электрического плана рассматриваемого вентилятора. Его особенность заключается в том, что помимо плюса и минуса присутствует новый элемент — тахометр. Он позволяет отслеживать скорость оборотов обдувальщика, а крепится на саму ножку датчика, что изображено на схеме. Отметить стоит катушки — они создают магнитное поле, отвечающее за беспрерывную работу ротора (вращающейся части двигателя). В свою очередь, датчик Холла производит оценку положения крутящегося элемента.

Цветность и значение проводов

Компании, производящие вентиляторы с 3-Pin подключением, могут использовать провода разных цветов, однако «земля» всегда остается черным. Чаще всего встречаются комбинация красный, желтый и черный, где первый — +12 Вольт, второй — +7 Вольт и идет к ножке тахометра, а черный, соответственно, . Вторая по популярности комбинация — зеленый, желтый, черный, где зеленый — 7 Вольт, а желтый — 12 Вольт. Впрочем, на изображении ниже вы можете ознакомиться с этими двумя вариантами распиновки.

Подключение 3-Pin кулера к разъему 4-Pin на материнской плате

Хоть 3-Pin вентиляторы и имеют датчик отслеживания оборотов, их все еще нельзя регулировать через специальное программное обеспечение или BIOS. Такая функция появляется только в 4-Pin кулерах

Однако если вы владеете некоторыми знаниями в электрических схемах и умеете держать паяльник в руках, обратите внимание на следующую схему. С помощью нее производится изменение вентилятора и после подключения к 4-Pin можно будет регулировать его обороты через софт

Если же вы заинтересованы в простом подключении 3-Pin кулера к системной плате с 4-Pin разъемом, просто вставьте кабель, оставив свободной четвертую ножку. Так вентилятор будет прекрасно функционировать, однако кручение его будет статичным с одной и той же скоростью всегда.

Цоколевка рассмотренного элемента не является чем-то сложным в связи с малым количеством проводов. Единственная трудность возникает при столкновении с незнакомыми цветами проводов. Тогда проверить их можно только путем подключения питания через разъем. Когда 12 Вольт провод совпадет с ножкой 12 Вольт, скорость вращения увеличится, при соединении 7 Вольт к 12 Вольт она будет меньше.

Мы рады, что смогли помочь Вам в решении проблемы.

Разъем для подключения вентиляторов 3 pin. Подключение светодиодов

Столкнулся с такой проблемой, стоит боксовый куллер и молотит на всю. Долго пытал БИОС, дабы заставить его регулировать обороты. Функция такая есть, эффекта – нет. Пробовал даже БИОС обновить, это конечно полезно, но толку – ноль.

И неожиданно для себя я осознал, что мой вентилятор имеет 3 pin разъем, а на материнской плате разъем 4 pin.

Помимо обычных – питание, земля и тахометра, есть еще и контакт управления. Иммено последнего у меня и не хватало.

При дальнейшем изучении я узнал, что есть два вида управления скоростью вентилятора:1. DC – меняется напряжение на контакте ппитания2. PWM – на контакте питания напряжение неизменно, но добавляется контакт управления с ШИМ сигналом.

Теперь появилась задача – из ШИМ сигнала сделать обычный DC.

За несколько минут была найдена следующая схема:Вместо DC879 можно использовать практически любой NPN транзистор с током коллектора не меньше 300 мА, лучше 1А. А можно заменить и резистор и транзистор на один цифровой транзистор. Это вещь, сделанная специально для этих целей, в одном корпусе. Я у себя нашел BC337 купленный в свое время в Чип-и-Дип.

Помимо самого транзистора нам понадобятся еще и провода. По воле случая нашел у себя 2 переходника с Молекс на 3 pin вентилятор. Хватило бы и одного, но в нем нет 3го контакта – с тахометра. Было решено сделать из 2х один полноценный. Как потом оказалось – это бессмысленно.

Откусываем разъемы и вытаскиваем один контакт из второго разъема.

Типы и виды подшипников в вентиляторах для пк

Тип подшипника в вентиляторе влияет на его характеристики и долговечность. Подшипники, применяемые в вентиляторах для пк, можно разделить на два типа: скольжения и качения, по принципу работы. Около наименования, располагаться цифры, обозначающие примерно возможное время наработки подшипника на отказ, при идеальных условиях.

Подшипники скольжения

Скольжения, простой (sleeve bearing) до 35 т. ч. Один из самых конструктивно простых подшипников скольжения. Состоит из втулки и вала. Быстрее прочих приходит в негодность из-за большого трения деталей. Ресурс работы напрямую зависит от вибрационных нагрузок и температурного режима. Издаваемый шум невысокий, но из-за быстрого износа, может достигать неприятных для слуха значений. Гидродинамический (FDB bearing) до 80 т ч Улучшенный вариант простого. Пространство между втулкой и валом заполнено смазкой, минимизирующий трение, благодаря чему срок службы значительно увеличивается и снижается уровень шума. Масляного давления (SSO) до 160 т ч Отличается от предыдущего магнитом, центрирующим вал, благодаря которому снижается износ, увеличен объем смазки, следствие чего более долговечен и тих. Самосмазывающийся (LDP) до 160 т ч Используется специальная, более вязкая, жидкая или твердая смазка, прочная пленка или покрытие. Улучшено качеством обработки внутренних компонентов… С магнитным центрированием, левитацией от — — 160 до — Практически, бесконтактный механизм, основанный на принципе магнитной левитации. Очень тихий (До 80% тише, чем остальные…), обладает большей надежностью, лучше переносит использование в агрессивных средах.

Подшипники качения

Подшипник качения(ball bearing) до 60 — 90 т ч Подшипники качения, теоретически немного более шумные, но и более износостойкие. Они состоят из колец, тел качения (шариков или роликов), сепаратора, удерживающим тела качения в нужном положении. Пространство между телами заполняется смазкой. Керамический (ceramic bearing) до 160 т ч Изготавливается с применением керамических материалов, выдерживает более высокие температуры и обладает более низким уровнем шума.

Распиновка 4-Pin кулера

Четырехконтактные компьютерные вентиляторы пришли на замену 3-Pin кулерам, соответственно, в них был добавлен четвертый провод для дополнительного управления, о котором мы поговорим ниже. На текущий момент времени такие устройства являются самыми распространенными и на материнских платах все чаще устанавливаются разъемы именно для подключения 4-Pin кулера. Давайте разберем распиновку рассматриваемого электрического элемента детально.

Электрическая схема 4-Pin кулера

Как полагается подобному устройству, рассматриваемый вентилятор имеет электрическую схему. Один из распространенных вариантов представлен на изображении ниже. Такая иллюстрация может понадобиться при перепайке или переработке метода соединения и пригодится людям, разбирающимся в строении электроники. Кроме этого надписями на картинке отмечены все четыре провода, поэтому проблем с чтением схемы возникнуть не должно.

Распиновка контактов

Если вы уже ознакомились с другой нашей статьей по теме цоколевки 3-Pin компьютерного кулера, то можете знать, что черным цветом обозначается земля, то есть нулевой контакт, желтый и зеленый имеют напряжение 12 и 7 Вольт

Синий контакт является управляющим и отвечает за регулировку оборотов лопастей. Он же называется PWM-контакт, либо ШИМ (широтная импульсная модуляция). ШИМ — метод управления питанием нагрузки, который осуществляется путем подачи импульсов разной ширины. Без применения PWM вентилятор будет вращаться постоянно на максимальной мощности — 12 Вольт. Если же программой изменяется скорость вращения, в дело вступает сама модуляция. На управляющий контакт подаются импульсы с большой частотой, которая при этом не меняется, изменяется лишь время нахождения вентилятора в импульсной обмотке. Поэтому в спецификации оборудования пишется диапазон его скорости вращения. Нижнее значение чаще всего привязывается к минимальной частоте импульсов, то есть, при их отсутствии лопасти могут крутиться еще медленнее, если это предусмотрено системой, где он функционирует.

Что касается управлением скоростью вращения через рассматриваемую модуляцию, то здесь существует два варианта. Первый происходит с помощью мультиконтроллера, расположенного на материнской плате. Он считывает данные с термодатчика (если мы рассматриваем процессорный кулер), а затем определяет оптимальный режим работы вентилятора. Вы можете настроить этот режим вручную через BIOS.

Второй способ — перехват контроллера программным обеспечением, а это будет софт от производителя системной платы, либо специальное ПО, например SpeedFan.

ШИМ-контакт на материнской плате может управлять скоростью вращения даже 2 или 3-Pin кулеров, только они нуждаются в доработке. Знающие пользователи возьмут за пример электрическую схему и без особых финансовых затрат доделают необходимое, чтобы обеспечить передачу импульсов через данный контакт.

Подключение 4-Pin кулера к материнской плате

Не всегда имеется материнская плата с четырьмя контактами под PWR_FAN, поэтому обладателям 4-Pin вентиляторов придется остаться без функции регулировки оборотов, поскольку четвертого PWM-контакта просто нет, вследствие чего импульсам некуда поступать. Подключается такой кулер достаточно просто, нужно лишь найти штыри на системной плате.

Что касается самой установки или демонтажа кулера, то этим темам посвящен отдельный материал на нашем сайте. Рекомендуем ознакомиться с ними, если вы собрались разбирать компьютер.

Подробнее: Установка и снятие процессорного кулера

Мы не стали углубляться в работу управляющего контакта, поскольку это будет бессмысленная информация для обычного пользователя

Мы лишь обозначили его важность в общей схеме, а также провели детальную распиновку всех остальных проводов

Мы рады, что смогли помочь Вам в решении проблемы.

Описание ATX 24 pin

штекер ATX 24 pin

гнездо ATX 24 pin

ATX — форм-фактор подавляющего большинства современных персональных настольных компьютеров.

Был создан Intel в 1995 году и пришёл на смену использовавшемуся долгое время форм-фактору AT (реальное вытеснение прежнего стандарта произошло в конце 1999 — начале 2001 гг.). Другие современные стандарты (microATX, flexATX, mini-ITX) обычно сохраняют основные черты ATX, изменяя лишь размеры платы и количество слотов расширения.

Размеры плат форм-фактора ATX — 30,5х24,4 см.

ATX определяет следующие характеристики:

• геометрические размеры материнских плат
• общие требования по положению разъёмов и отверстий на корпусе
• положение блока питания в корпусе
• геометрические размеры блока питания
• электрические характеристики блока питания
• форму и положение ряда разъёмов (преимущественно питания)

Базовые отличия от форм-фактора AT

• Питанием процессора управляет материнская плата, для обеспечения работы управляющего блока и некоторых периферийных устройств даже в выключенном состоянии на плату подаётся напряжение 5 вольт. (Для обеспечения электрической развязки многие блоки питания ATX имеют разрывающий выключатель на корпусе).
• Изменился разъём питания: предыдущий стандарт (AT) использовал два похожих друг на друга разъёма питания, которые могли быть по ошибке перепутаны (хотя есть правило — четыре чёрных провода (общие) должны находиться рядом), в стандарте ATX разъём имеет однозначное включение.
• Изменилась задняя панель, в стандарте AT на задней панели был только разъём клавиатуры и отверстия для слотов расширения (или «заглушек» с разъёмами, подключающимися к материнской плате посредством гибких шлейфов); в стандарте ATX на задней панели есть фиксированного размера прямоугольное отверстие. Внутри этого отверстия производитель материнской платы может располагать разъёмы в любом порядке, в комплекте с материнской платой идёт «заглушка» ( IO Plate ) с прорезями под разъёмы конкретной материнской платы (это позволяет использовать один и тот же корпус для материнских плат с совершенно разными наборами разъёмов).
• Стандартизировано подключение клавиатуры и мыши, для клавиатуры у стандарта AT использовался весьма большой 5-контактный разъём DIN, для мыши стандартный разъём не предусматривался; в стандарте ATX используются два разъёма PS/2.

24-штырьковый разъём

Используется на платах с шиной PCI Express, для дополнительного питания которой были добавлены еще 4 контакта.

Для совместимости со старыми платами, имеющими 20-контактный разъём, у большинства блоков питания дополнительные 4 контакта отстёгиваются от основной колодки. В случае, если PCI-Express не используется, большинство материнских плат, рассчитанных на 24-контактный разъём, способны работать и с 20-контактным.

Варианты подключения

Если количество контактов у разъема для подключения кулера и у самого вентилятора совпадает, то проблем нет. Разъемы подключаются друг к другу, несоблюдение полярности исключено благодаря наличию ключа. Если не совпадают, то возможны варианты.

3-pin к 4-pin

Трех- и четырехпиновые разъемы полностью совместимы друг с другом, как электрически, так и механически. Конструктивно они выполнены так, что ключ позволяет выполнять соединение, при этом конфликта распиновки не будет.

Подключение вентилятора с 3 пинами к 4-контактному разъему.

Если у кулера разъем с 3 контактами, а от компьютера идет жгут с 4 пинами, то на терминале соединяются провода питания, а также цепи измерения оборотов. Провод ШИМ-регулирования остается неподключенным.

Подключение вентилятора с 4 пинами к 3-контактному разъему.

Если же у кулера разъем с 4 контактами, а от компьютера подходит терминал с 3 пинами, то неподключенным останется вход управления оборотами со стороны электродвигателя. В обоих случаях управление частотой вращения посредством ШИМ невозможно.

Подключение напрямую к проводам БП

В тех случаях, когда автоматическое управление воздушным потоком не требуется (обычно это касается корпусных вентиляторов), их можно запитать непосредственно от блока питания. В этом случае кулеры будут включаться при старте блока питания, а останавливаться при его выключении. Такое подключение рационально выполнять для вентиляторов с двумя пинами (без контроля оборотов). Принципиальных ограничений для использования в таком качестве 3- и 4-пиновых кулеров нет, но они стоят дороже.

Переходник Molex male-female с ответвлением к кулеру.

Проще всего подключить двухпиновый вентилятор напрямую к свободному разъему Молекс. Удобнее это сделать с помощью переходника «папа-мама» Molex с ответвлением для разъема кулера. Если свободного молекса в жгуте от БП нет, но есть, например, неиспользуемый терминал питания SATA, можно с него перейти на Molex, а потом на вентилятор.

Основные параметры охлаждения

После того, как вы определились с типом системы, можно переходить к критериям выбора.

Совместимость. Довольно очевидный пункт, но не упомянуть его мы не можем. Охлаждающее устройство должно поддерживать сокет процессора. В противном случае установка будет просто невозможна.

Рассеиваемая мощность. Измеряется в ваттах и указывает, сколько тепла способна отводить система. Как правило, разработчики кулеров завышают характеристики своих продуктов. Поэтому рекомендуется брать систему с запасом. Например, под вышеупомянутый Ryzen 5 2600 с разгоном до 3.9 ГГц подойдет охлаждение с рассеиваемой мощностью в 130-150 Ватт. Возьмете впритык — получите высокие температуры в играх. Конечно, количество тепла при разгоне зависит от степени самого разгона, но в любом случае берите всегда кулер с небольшим запасом.

Габариты. Высота кулера не должна превышать ширину корпуса. В спецификациях к корпусам зачастую указывают максимально возможную высоту процессорного охлаждения

И еще, обратите внимание на планки оперативной памяти. От их высоты тоже зависит возможность установки кулера

В основном это касается башенных конструкций.

Размеры лопастей. Если вкратце, чем больше лопасти — тем лучше. Это связано с тем, что чем меньше кулер, тем быстрее ему необходимо раскручиваться. А чем быстрее скорость вращения подшипника — тем выше уровень шума и устройство быстрее изнашивается. То есть, вертушка 120 мм и 1200 об/мин будет в разы тише и эффективнее, чем вертушка 80 мм и 2400 об/мин. И, соответственно, будет более практична.

Максимальный воздушный поток. И хоть указывается далеко не на всех сайтах, рекомендуем уточнять это значение на сайте производителя. Он напрямую отображает эффективность устройства охлаждения. Измеряется в кубических футах в минуту. Вы, наверняка, замечали, что одинаковые по размеру кулеры имеют разные показатели воздушного потока. Это связано с особенностями лопастей вентилятора.

Тип коннектора питания. 4-pin коннектор позволяет управлять оборотами вентиляторов и настраивать их под свои нужды. 3-pin лишен такой возможности.

Сходство и различие

Наличие трех одинаковых контактов и возможность фиксировать неисправность делает эти вентиляторы практически идентичными.

Различие лишь в возможности 4-pin вентилятора регулировать скорость вращения в зависимости от температуры охлаждаемого устройства.

На самом деле все вентиляторы могут управляться с помощью ШИМ, но 4-проводный тип может то, что не может сделать 3-проводный вентилятор в обычных условиях. Трехпроводной вентилятор питает датчик Холла и контроллер от той же линии, что и катушки. Таким образом, если попытаться отправить импульсы ШИМ на катушки 3-проводного вентилятора, те же импульсы поступят на контроллер. В этом случае велика вероятность выхода контроллера со строя, потому что для его работы необходим постоянный ток. В результате третий провод (датчик Холла) не даст правильных показаний.

4-pin вентиляторы имеют небольшие изменения, которые устраняют эту проблему.

Контроллер и датчик Холла всегда питаются постоянным током. Дополнительный транзистор размещается перед катушками. База этого транзистора фактически является четвертым проводом. Итак, импульсы ШИМ возбуждают транзистор. Катушки получают эти импульсы через транзистор, но на контроллер вместе с датчиком Холла это никак не влияет.
