Phenom II
Phenom II – двух-, трёх-, четырёх- или шестиядерный процессор для производительных настольных компьютеров. Впервые представлен 8 января 2009 года. Кодовые названия: двухъядерный X2 – Callisto, трёхъядерный X3 – Heka, четырёхъядерный X4 – Deneb, шестиядерный X6 – Thuban. Рассчитан на установку в разъём AM3. Производится по 45-нм технологии.
Оснащён двумя независимыми контроллерами оперативной памяти DDR3-1333/DDR2-1066, за исключением моделей Phenom II X4 940 и 920, которые предназначены для установки в разъём AM2+ и работают только с оперативной памятью DDR2. Остальные модели обратно совместимы с разъёмом AM2+ и способны с пониженной производительностью работать на платах с этим разъёмом.
Снабжён системной шиной нового поколения HyperTransport 3.0 с пиковой пропускной способностью до 10,4 Гбайт/с в одном направлении в 16-битном режиме и частотой до 2,6 ГГц. В выпускающихся чипах используются менее скоростные режимы 7,2 Гбайт/с и 1,8 ГГц и 8,0 Гбайт/с и 2 ГГц.
Модели с двузначным индексом и буквой B – модификации для корпоративных пользователей, доступность которых гарантируется в течение 24 месяцев со дня представления. Модели с буквой «e» после числового индекса – модификации с пониженным энергопотреблением. Модели с пометкой Black Edition – модификации с разблокированным множителем, что упрощает «разгон».
Совместимые наборы системной логики: AMD 760G, 770, 780G/V, 785G и 790X/G/GX/FX.
Основные технические параметры Phenom II
- Микроархитектура K10
- Два, три, четыре или шесть ядер
- Кэш-память L1 – 128 Кбайт для каждого ядра
- Кэш-память L2 – 512 Кбайт для каждого ядра
- Кэш-память L3 – 4 или 6 Мбайт, общая для всех ядер
- Два встроенных контроллера оперативной памяти DDR3-1333/DDR2-1066
- Системная шина HyperTransport 3.0
- Поддержка технологии виртуализации AMD-V
- Поддержка 64-битных инструкций AMD64
- Наборы инструкций SSE3 и SSE4a
- Антивирусная технология NX bit
- Технологии энергосбережения Cool’n’Quiet, CoolCore, Independent Dynamic Core и Dual Dynamic Power Management
- Автоматическая технология «разгона» в моделях X6
Модельный ряд
| Модель | Частота, ГГц | Ревизия | Разъём | Частота ОЗУ, ГГц | L3, Мбай | HT, Гбайт | TDP, Вт | Макс Т, ºC | Напряжение, В | Цена, руб |
| X2 B55 | 3 | C2 | AM3 | 2.2 | 6 | 8 | 80 | 70 | 0,775-1,425 | н.д. |
| X2 B53 | 2.8 | C3 | AM3 | 2.2 | 6 | 8 | 80 | 70 | 0,8-1,425 | н.д. |
| X2 555 | 3.2 | C3 | AM3 | 2 | 6 | 8 | 80 | 70 | 0,875-1,4 | 4200 |
| X2 550 | 3.1 | C3 | AM3 | 2 | 6 | 8 | 80 | 70 | 0,875-1,4 | 3500 |
| X2 550 | 3.1 | C2 | AM3 | 2 | 6 | 8 | 80 | 70 | 0,85-1,425 | 3400 |
| X2 545 | 3 | C3 | AM3 | 2 | 6 | 8 | 80 | 70 | 0,9-1,4 | 3350 |
| X2 545 | 3 | C2 | AM3 | 2 | 6 | 8 | 80 | 70 | 0,875-1,425 | 3300 |
| X3 B75 | 3 | С2 | AM3 | 2 | 6 | 8 | 95 | 73 | 0,8-1,425 | н.д. |
| X3 B73 | 2.8 | С2 | AM3 | 2 | 6 | 8 | 95 | 73 | 0,8-1,425 | н.д. |
| X3 720 | 2.8 | С2 | AM3 | 2 | 6 | 8 | 95 | 73 | 0,85-1,425 | н.д. |
| X3 710 | 2.6 | С2 | AM3 | 2 | 6 | 8 | 95 | 73 | 0,875-1,425 | 4000 |
| X3 705e | 2.5 | С2 | AM3 | 2 | 6 | 8 | 65 | 72 | 0,85-1,25 | н.д. |
| X3 700e | 2.4 | С2 | AM3 | 2 | 6 | 8 | 65 | 72 | 0,825-1,25 | н.д. |
| X4 B95 | 3 | C2 | AM3 | 2 | 6 | 8 | 95 | 71 | 0,80-1,425 | н.д. |
| X4 B93 | 2.8 | C2 | AM3 | 2 | 6 | 8 | 95 | 71 | 0,80-1,425 | н.д. |
| X4 965 | 3.4 | C3 | AM3 | 2 | 6 | 8 | 125 | 62 | 0,825-1,4 | 6800 |
| X4 965 | 3.4 | C2 | AM3 | 2 | 6 | 8 | 140 | 62 | 0,85-1,425 | н.д. |
| X4 955 | 3.2 | C3 | AM3 | 2 | 6 | 8 | 125 | 62 | 0,85-1,4 | 6400 |
| X4 955 | 3.2 | C2 | AM3 | 2 | 6 | 8 | 125 | 62 | 0,875-1,5 | н.д. |
| X4 945 | 3 | C3 | AM3 | 2 | 6 | 8 | 95 | 71 | 0,85-1,4 | 5800 |
| X4 945 | 3 | C2 | AM3 | 2 | 6 | 8 | 95 | 71 | 0,85-1,425 | н.д. |
| X4 945 | 3 | C2 | AM3 | 2 | 6 | 8 | 125 | 62 | 0,875-1,5 | н.д. |
| X4 940 | 3 | С2 | AM2+ | 1.8 | 6 | 7.2 | 125 | 62 | 0,875-1,5 | 5600 |
| X4 925 | 2.8 | С3 | AM3 | 2 | 6 | 8 | 95 | 71 | 0,9-1,4 | 5300 |
| X4 925 | 2.8 | С2 | AM3 | 2 | 6 | 8 | 95 | 71 | 0,85-1,425 | н.д. |
| X4 920 | 2.8 | С2 | AM2+ | 1.8 | 6 | 7.2 | 125 | 62 | 0,875-1,5 | н.д. |
| X4 910e | 2.6 | С3 | AM3 | 2 | 6 | 8 | 65 | 71 | 0,85-1,25 | н.д. |
| X4 910 | 2.6 | С2 | AM3 | 2 | 6 | 8 | 95 | 71 | 0,875-1,425 | н.д. |
| X4 905e | 2.5 | С2 | AM3 | 2 | 6 | 8 | 65 | 70 | 0,825-1,25 | н.д. |
| X4 900e | 2.4 | С2 | AM3 | 2 | 6 | 8 | 65 | 70 | 0,85-1,25 | н.д. |
| X4 820 | 2.8 | С2 | AM3 | 2 | 4 | 8 | 95 | 71 | 0,9-1,425 | 5200 |
| X4 810 | 2.6 | С2 | AM3 | 2 | 4 | 8 | 95 | 71 | 0,875-1,425 | н.д. |
| X4 805 | 2.5 | С2 | AM3 | 2 | 4 | 8 | 95 | 71 | 0,875-1,425 | н.д. |
| X6 1055T | 2.8 — 3.2 | н.д. | AM3 | 2 | 6 | 8 | 125 | н.д. | н.д. | 8600 |
| X6 1090T Black Edition | 3.2 — 3.6 | н.д. | AM3 | 2 | 6 | 8 | 125 | 62 | н.д. | н.д. |
Особенности процессора и используемые технологии
Архитектура AMD Direct Connect
Отмеченная многочисленными наградами технология предназначена для устранения узких мест, появляющихся при попытке нескольких конкурирующих компонентов получить доступ к шине процессора. Системы на базе архитектуры x86 других производителей используют одну системную шину, по которой осуществляется доступ к памяти, графическим ресурсам и трафику ввода-вывода. Устранив системную шину, можно сократить количество задержек, возникающих в связи с конкурирующими запросами доступа.
45-нм технологический процесс с применением иммерсионной литографии
Более эффективный технологический процесс в сочетании с новейшей технологией литографии позволяет разместить больше транзисторов на меньшей площади.
AMD Wide Floating Point Accelerator
Используя ускоритель, можно увеличить пропускную способность процессора с 64-разрядного до полного 128-разрядного конвейера обработки операций с плавающей запятой, который во многих случаях позволяет удвоить пропускную способность и тем самым обеспечивает полную производительность.
Технология AMD Digital Media XPress 2.0
Обеспечивает поддержку расширений SSE, SSE2, SSE3, SSE4a и инструкций MMX для приложений обработки цифровых данных и систем безопасности.
Фирменные наборы
Процессор AMD Phenom II в свое время стал очень популярным. Компания решила версии на четыре и шесть ядер применить в специальный комплект для геймеров. Так стали появляться игровые платформы на базе четырехъядерного кристалла, с процессором 700-й серии и фирменным графическим ускорителем.
AMD Dragon был сформирован специально для игроков, которые хотели бы получить сразу все необходимые девайсы для геймерского ПК. Изначально на рынке были доступны вариации материнских плат с разъемом для чипа AM2+ и типом памяти DDR2. После ребрендинга стали применять сокет AM3 и память DDR3. Помимо этого, на материнке функционировала графическая карта ATI Radeon HD 4800.
AMD Leo — еще одна платформа для игроков, которая состояла из высокопроизводительных комплектующих. Вместо кристалла на четыре ядра тут был представлен шестиядерный процессор.
Мы рассмотрим три основных наиболее востребованных модели процессоров AMD Phenom II. Характеристики их разнятся, также по-разному каждый кристалл показывает свои возможности разгона. Так, среди двухъядерных выделилась модель Phenom II X2 550 Black Edition, среди четырехъядерных – Phenom II X4 955 Black Edition, и среди шестиядерных – Phenom II X6 1055T.
1999 год

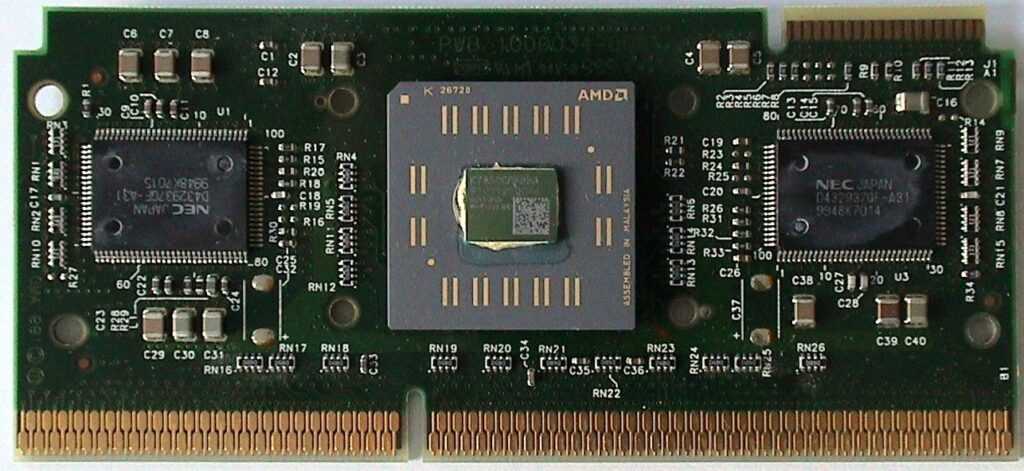

Интерфейс Slot A был представлен компанией AMD 23 июня 1999 года вместе с первыми процессорами Athlon, для которых он предназначался.
Появление этого интерфейса было связано в первую очередь с необходимостью ускорения работы процессора с кэш-памятью второго уровня относительно систем на платформе Super Socket 7, не допуская при этом значительного повышения стоимости производства процессоров (применяемый в то время 250 нм техпроцесс не позволял интегрировать кэш на ядро процессора без значительного увеличения стоимости производства). Наилучшим на тот момент решением оказалось размещение процессора и микросхем кэш-памяти на процессорной плате, находящейся в картридже. Процессор в таком корпусе помещался в щелевой разъём с 242 контактами, располагавшимися с обеих сторон разъёма в два ряда, асимметрично разделённый ключом, предотвращавшим неправильную установку процессора.
Для упрощения производства системных плат для процессоров Athlon Slot A был сделан механически совместимым с популярным разъёмом для процессоров Intel — Slot 1, что позволяло производителям использовать один и тот же разъём на системных платах для процессоров Pentium III и Athlon. Электрически разъёмы Slot A и Slot 1 несовместимы. Различна также нумерация выводов разъёма.
В конце 1999 года процессоры Athlon были переведены на 180 нм техпроцесс, а в начале 2000 года получили интегрированный кэш второго уровня, что позволило отказаться от использования процессорной платы и картриджа. На смену разъёму Slot A пришёл гнездовой разъём Socket A.
Архитектура AMD K10
Каковы принципиальные отличия архитектуры K10 от K8 ?Прежде всего, в процессорах K10 все ядра выполнены на одном кристалле и снабжены выделенной кэш-памятью L2.В чипах Phenom/Phenom 2 и серверных Opteron также предусмотрена общая для всех ядер кэш-память L3, объём которой составляет от 2 до 6 Мб.
Второе важное преимущество K10 — новая системная шина HyperTransport 3.0 с пиковой пропускной способностью до 41,6 ГБайт/с в обоих направлениях в 32-битном режиме или до 10,4 ГБайт/с в одном направлении в 16-битном режиме и частотой до 2,6 ГГц.Напомним, что максимальная рабочая частота предыдущей версии HyperTransport 2.0 составляет 1,4 ГГц, а пиковая пропускная способность — до 22,4 или 5,6 ГБайт/с. Широкая шина особенно важна для многоядерных процессоров, при этом в HyperTransport 3.0 предусмотрена возможность конфигурации канала, что позволяет предоставить каждому ядру собственную независимую линию.Кроме того, процессор K10 способен динамически изменять ширину и рабочую частоту шины пропорционально собственной частоте
Широкая шина особенно важна для многоядерных процессоров, при этом в HyperTransport 3.0 предусмотрена возможность конфигурации канала, что позволяет предоставить каждому ядру собственную независимую линию.Кроме того, процессор K10 способен динамически изменять ширину и рабочую частоту шины пропорционально собственной частоте.
При этом нужно отметить, что в настоящее время в чипах AMD шина HyperTransport 3.0 работает с намного меньшей скоростью, чем максимально допустимая.В зависимости от модели применяются три режима: 1,6 ГГц и 6,4 ГБайт/с, 1,8 ГГц и 7,2 ГБайт/с и 2 ГГц и 8,0 ГБайт/с.В выпускаемых чипах пока не используются ещё два заложенных в стандарт режима — 2,4 ГГц и 9,6 ГБайт/с и 2,6 ГГц и 10,4 ГБайт/с.
В процессоры K10 встраиваются два независимых контроллера оперативной памяти, что ускоряет доступ к модулям в реальных условиях эксплуатации.Контроллеры способны работать с памятью DDR2-1066 (модели для разъёма AM2+ и AM3) или DDR3 (чипы для разъёма AM3).
Поскольку интегрированный в Phenom II и Athlon II для Socket AM3 контроллер поддерживает оба типа оперативной памяти, а разъём AM3 обратно совместим с AM2+, новые ЦП могут устанавливаться на старые платы для AM2+ и работать с памятью DDR2.
Это означает, что при покупке Phenom II для апгрейда вам не придётся сразу же менять и системную плату, а также приобретать оперативную память другого типа — как, например, в случае с чипами Intel i3/i5/i7.
В микропроцессорах с архитектурой K10 реализован целый набор модернизированных технологий энергосбережения — AMD Cool’n’Quiet, CoolCore, Independent Dynamic Core и Dual Dynamic Power Management.
Эта сложная система позволяет автоматически снижать энергопотребление всего чипа в режиме простоя, обеспечивает независимое управление питанием контроллера памяти и ядер и способна отключать неиспользуемые элементы процессора.
Наконец, сами ядра также были существенно усовершенствованы.Была переработана конструкция блоков выборки, предсказания переходов и ветвлений, диспетчеризации, что позволило оптимизировать загрузку ядра и, в конечном итоге, повысить производительность.
Разрядность блоков SSE была увеличена с 64 до 128 бит, появилась возможность выполнять 64-разрядные инструкции как одну, была добавлена поддержка двух дополнительных инструкций SSE4a (не путать с наборами инструкций SSE4.1 и 4.2 в процессорах Intel Core).
Здесь необходимо упомянуть о конструктивном дефекте, выявленном в серверных Opteron (кодовое название Barcelona) и в Phenom X4 и X3 первых выпусков — так называемой «ошибке TLB», которая в своё время привела к полному прекращению поставок всех Opteron ревизии B2.В очень редких случаях при высокой загрузке из-за конструктивного недостатка блока TLD кэш-памяти L3 система могла вести себя нестабильно и непредсказуемо.
Дефект был признан критически важным для серверных систем, из-за чего и была приостановлена отгрузка всех выпущенных Opteron.Для десктопных Phenom был выпущен специальный патч, отключающий средствами BIOS дефектный блок, но при этом производительность процессора заметно падала.С переходом на ревизию B3 проблема была полностью устранена, и в продаже такие чипы уже давно не встречаются.
1
Сравнение производительности AMD Athlon II
Конфигурация тестовых стендов
| Процессор | Phenom X4 9850 | Athlon II X4 620 | Phenom II X3 710 | Phenom II X4 810 | Core 2 Quad Q8200 |
|---|---|---|---|---|---|
| Название ядра | Agena | Propus | Deneb | Deneb | Yorkfield |
| Технология производства | 65 нм | 45 нм | 45 нм | 45 нм | 45 нм |
| Частота ядра, ГГц | 2,5 | 2,6 | 2,6 | 2,6 | 2,33 |
| Кол-во ядер | 4 | 4 | 3 | 4 | 4 |
| Кэш L1, I/D, КБ | 64/64 | 64/64 | 64/64 | 64/64 | 32/32 |
| Кэш L2, КБ | 4 х 512 | 4 х 512 | 3 х 512 | 4 х 512 | 2 х 2048 |
| Кэш L3, КБ | 2048 | — | 6144 | 4096 | — |
| Оперативная память (*) | DDR2-1066 | DDR2-1066/DDR3-1333 | DDR2-1066/DDR3-1333 | DDR2-1066/ DDR3-1333 | — |
| Коэффициент умножения | 12,5 (**) | 13 | 13 | 13 | 7 |
| Сокет | AM2+ | AM2+/AM3 | AM2+/AM3 | AM2+/AM3 | LGA775 |
| TDP | 125/95 Вт | 95 Вт | 95 Вт | 95 Вт | 95 Вт |
- (*) максимальная частота, поддерживаемая контроллером памяти в процессоре, допустима установка памяти, рассчитанной на меньшую частоту (например, DDR2-667 и DDR2-800 для процессоров с поддержкой DDR2-1066), для процессоров с разъемом LGA775 частота и тип памяти определяется используемым чипсетом
- (**) разблокирован для возможности повышения пользователем при разгоне
| Системная плата | Оперативная память (фактический режим) | |
|---|---|---|
| Socket AM2+ | Gigabyte MA790GP-UD4H (AMD 790GX) | Corsair CM2X2048-8500C5D (2-канальная DDR2-1066, 5-5-5-15-2T, Unganged Mode) |
| Socket AM3 | Gigabyte MA770T-UD3P (AMD 770) | Corsair CM3X2G1600C9DHX (2-канальная DDR3-1333, 7-7-7-20-1T, Unganged Mode) |
| LGA775 | ASUS P5Q Deluxe (Intel P45) | Corsair CM2X2048-8500C5D (2-канальная DDR2-1066, 5-5-5-15-2T) |
- жесткий диск: Seagate 7200.11 (SATA-2)
- кулер: Zalman CNPS9700
- видеокарта: Palit GeForce GTX 275
- блок питания: SeaSonic M12D 750 Вт
Важно отметить, что в отличие двухъядерных процессоров из линейки Athlon II, в данном случае официальные частоты памяти аналогичны тем, что характерны для Phenom II (DDR2-1066 и DDR3-1333). Для сравнения были взяты процессоры из ряда Phenom II c аналогичной частотой: трехъядерный Phenom II X3 710 и четырехъядерный Phenom II X4 810.
Тестирование
Если на диаграмме не указано иное, приведен результат теста с DDR2-памятью
Средний собрат
Среднюю нишу заняли процессоры семейства AMD Phenom II X4. Тут мы рассмотрим еще одну удачную востребованную модель — Phenom II X4 955 Black Edition. Так как этот чип также принадлежал «черной серии», то коробка не изменилась с предыдущего раза. Внутри все те же штатный кулер, инструкция и сам чипсет.
Ядро получило кодовое название Deneb, которое указывало на четыре активных блока. В остальном модель практическим ничем не отличалась от предыдущей. Базовые частоты указывали на значение 3,2 ГГц. Объем кэш-памяти достигал 7 Мб. Техпроцесс — 45-нм. Увеличилось потребление (до 125 Вт).
Модели AMD Phenom II X4 не имели жестких ограничений в диапазоне напряжения, в отличие от двухъядерных вариантов. Таким образом, увеличение подачи тока могло помочь в успешном оверклокинге. Единственное, с чем могли возникнуть проблемы – с перегревом. В этом случае штатная система охлаждения точно не помогла бы. Хотя она и довольно неплохая, но на более мощные процессоры не рассчитана. Особенно если использовать разгон.
Поскольку данный вариант не имел заблокированных ядер, то ждать от него небывалого прироста не приходилось. Хотя, в принципе, увеличение частотного потенциала до стабильного показателя 3716 МГц все же дало свои плоды. И хотя не все считают поднятие скорости ядра на 16 % хорошим результатом, даже такой вариант мог немного увеличить производительность системы в целом.
Если установить более мощный кулер, то смело можно поднять частоты до отметки 3,8 ГГц. Но нужно помнить, что одновременно с этим также следует поднимать напряжение, что повлечет за собой увеличение энергопотребления.
2009 год
Socket AM3 (socket 941) — процессорное гнездо, разработанное фирмой AMD для ПК высокопроизводительного, мейнстримового и бюджетного сегментов. Является дальнейшим развитием Socket AM2, отличия заключаются в поддержке памяти DDR3 и в более высокой скорости работы шины HyperTransport. Первые процессоры, использующие данный разъём — AMD Phenom II X4 910, 810, 805 и AMD Phenom II X3 720 и 710, выпущенные 10 февраля 2009 года.
Процессоры AM3 полностью совместимы с процессорным гнездом Socket AM3+, в то время, как процессоры AM3+ совместимы с Socket AM3 только механически, совместная работа возможна только после перепрошивки BIOS.
В сокет AM3 невозможно установить процессоры AM2 и AM2+, поскольку в них отсутствует контроллер памяти DDR3. Обратная совместимость возможна, обычно требуется обновление BIOS до самой свежей версии.
Сравнительная характеристика моделей
Четырехъядерный процессор AMD ATHLON II X4
| Номер модели | Частота | Технология CMOS | Общий объем выделенного кэша второго уровня | Корпус | Тепловыделение |
|---|---|---|---|---|---|
| 651 | 3.0 ГГц | 32нм, КНД | 4Мб | Гнездо FM1 | 100Вт |
| 645 | 3.1 ГГц | 45нм, КНД | 2Мб | Гнездо AM3 | 95Вт |
| 641 | 2.8 ГГц | 32нм, КНД | 4Мб | Гнездо FM1 | 100Вт |
| 640 | 3.0 ГГц | 45нм, КНД | 2Мб | Гнездо AM3 | 95Вт |
| 638 | 2.7 ГГц | 32нм, КНД | 4Мб | Гнездо FM1 | 65Вт |
| 631 | 2.6 ГГц | 32нм, КНД | 4Мб | Гнездо FM1 | 100Вт |
Energy Efficient AMD ATHLON II X4 QUAD-CORE PROCESSOR
| Номер модели | Частота | Технология CMOS | Общий объем выделенного кэша второго уровня | Корпус | Тепловыделение |
|---|---|---|---|---|---|
| 620e | 2.6 ГГц | 45нм, КНД | 2Мб | Гнездо AM3 | 45Вт |
| 615e | 2.5 ГГц | 45нм, КНД | 2Мб | Гнездо AM3 | 45Вт |
AMD ATHLON II X3 TRIPLE-CORE PROCESSOR
| Номер модели | Частота | Технология CMOS | Общий объем выделенного кэша второго уровня | Корпус | Тепловыделение |
|---|---|---|---|---|---|
| 460 | 3.4 ГГц | 45нм, КНД | 1.5Мб | Гнездо AM3 | 95Вт |
| 455 | 3.3 ГГц | 45нм, КНД | 1.5Мб | Гнездо AM3 | 95Вт |
| 450 | 3.2 ГГц | 45нм, КНД | 1.5Мб | Гнездо AM3 | 95Вт |
Energy Efficient AMD ATHLON II X3 TRIPLE-CORE PROCESSOR
| Номер модели | Частота | Технология CMOS | Общий объем выделенного кэша второго уровня | Корпус | Тепловыделение |
|---|---|---|---|---|---|
| 425e | 2.7 ГГц | 45нм, КНД | 1.5Мб | Гнездо AM3 | 45Вт |
| 420e | 2.6 ГГц | 45нм, КНД | 1.5Мб | Гнездо AM3 | 45Вт |
Двухъядерный процессор AMD ATHLON II X2
| Номер модели | Частота | Технология CMOS | Общий объем выделенного кэша второго уровня | Корпус | Тепловыделение |
|---|---|---|---|---|---|
| 270 | 3.4 ГГц | 45нм, КНД | 2Мб | Гнездо AM3 | 65Вт |
| 265 | 3.3 ГГц | 45нм, КНД | 2Мб | Гнездо AM3 | 65Вт |
| 260 | 3.2 ГГц | 45нм, КНД | 2Мб | Гнездо AM3 | 65Вт |
| 255 | 3.1 ГГц | 45нм, КНД | 2Мб | Гнездо AM3 | 65Вт |
| 250 | 3.0 ГГц | 45нм, КНД | 2Мб | Гнездо AM3 | 65Вт |
| 240 | 2.8 ГГц | 45нм, КНД | 2Мб | Гнездо AM3 | 65Вт |
Energy Efficient двухъядерный процессор AMD ATHLON II X2
| Номер модели | Частота | Технология CMOS | Общий объем выделенного кэша второго уровня | Корпус | Тепловыделение |
|---|---|---|---|---|---|
| 250e | 3.0ГГц | 45нм, КНД | 2Мб | Гнездо AM3 | 45Вт |
| 245e | 2.9ГГц | 45нм, КНД | 2Мб | Гнездо AM3 | 45Вт |
Процессоры Phenom II X4
| Название процессора | Степпинг | Частота | L2 кэш | L3 кэш | Частота Hyper Transport | Множитель к базовой частоте HT | Напряжение | TDP | Сокет |
| AMD Phenom II X4 805 | C2 | 2.5 ГГц | 4x 512 КБ | 4 МБ | 2 ГГц | 12.5x | 0.875 — 1.425 | 95 Вт | AM3 |
| AMD Phenom II X4 810 | C2 | 2.6 ГГц | 4x 512 КБ | 4 МБ | 2 ГГц | 13x | 0.875 — 1.425 | 95 Вт | AM3 |
| AMD Phenom II X4 820 | C2 | 2.8 ГГц | 4x 512 КБ | 4 МБ | 2 ГГц | 14x | 0.9 — 1.425 | 95 Вт | AM3 |
| AMD Phenom II X4 900e | C2 | 2.4 ГГц | 4x 512 КБ | 6 МБ | 2 ГГц | 12x | 0.850 — 1.250 | 65 Вт | AM3 |
| AMD Phenom II X4 905e | C2 | 2.5 ГГц | 4x 512 КБ | 6 МБ | 2 ГГц | 12.5x | 0.825 — 1.250 | 65 Вт | AM3 |
| AMD Phenom II X4 910 | C2 | 2.6 ГГц | 4x 512 КБ | 6 МБ | 2 ГГц | 13x | 0.875 — 1.425 | 95 Вт | AM3 |
| AMD Phenom II X4 910e | C3 | 2.6 ГГц | 4x 512 КБ | 6 МБ | 2 ГГц | 13x | 0.850 — 1.250 | 65 Вт | AM3 |
| AMD Phenom II X4 920 | C2 | 2.8 ГГц | 4x 512 КБ | 6 МБ | 1.8 ГГц | 14x | 0.875 — 1.425 | 125 Вт | AM2+ |
| AMD Phenom II X4 925 | C2 | 2.8 ГГц | 4x 512 КБ | 6 МБ | 2 ГГц | 14x | 0.850 — 1.425 | 95 Вт | AM3 |
| AMD Phenom II X4 925 | C3 | 2.8 ГГц | 4x 512 КБ | 6 МБ | 2 ГГц | 14x | 0.9 — 1.400 | 95 Вт | AM3 |
| AMD Phenom II X4 940 Black Edition | C2 | 3.0 ГГц | 4x 512 КБ | 6 МБ | 1.8 ГГц | 15x | 0.875 — 1.425 | 125 Вт | AM2+ |
| AMD Phenom II X4 945 | C2 | 3.0 ГГц | 4x 512 КБ | 6 МБ | 2 ГГц | 15x | 0.875 — 1.425 | 125 Вт | AM3 |
| AMD Phenom II X4 945 | C3 | 3.0 ГГц | 4x 512 КБ | 6 МБ | 2 ГГц | 15x | 0.850 — 1.400 | 95 Вт | AM3 |
| AMD Phenom II X4 955 | C2 | 3.2 ГГц | 4x 512 КБ | 6 МБ | 2 ГГц | 16x | 0.850 — 1.400 | 125 Вт | AM3 |
| AMD Phenom II X4 955 | C3 | 3.2 ГГц | 4x 512 КБ | 6 МБ | 2 ГГц | 16x | 0.850 — 1.400 | 125 Вт | AM3 |
| AMD Phenom II X4 955 Black Edition | C2 | 3.2 ГГц | 4x 512 КБ | 6 МБ | 2 ГГц | 16x | 0.875 — 1.425 | 125 Вт | AM3 |
| AMD Phenom II X4 955 Black Edition | C3 | 3.2 ГГц | 4x 512 КБ | 6 МБ | 2 ГГц | 16x | 0.825 — 1.425 | 125 Вт | AM3 |
| AMD Phenom II X4 965 Black Edition | C2 | 3.4 ГГц | 4x 512 КБ | 6 МБ | 2 ГГц | 17x | 0.850 — 1.425 | 140 Вт | AM3 |
| AMD Phenom II X4 965 Black Edition | C3 | 3.4 ГГц | 4x 512 КБ | 6 МБ | 2 ГГц | 17x | 0.825 — 1.400 | 125 Вт | AM3 |
| AMD Phenom II X4 970 Black Edition | C3 | 3.5 ГГц | 4x 512 КБ | 6 МБ | 2 ГГц | 17.5x | 0.825 — 1.400 | 125 Вт | AM3 |
| AMD Phenom II X4 975 Black Edition | C3 | 3.6 ГГц | 4x 512 КБ | 6 МБ | 2 ГГц | 18x | 0.825 — 1.400 | 125 Вт | AM3 |
| AMD Phenom II X4 980 Black Edition | C3 | 3.7 GHz | 4x 512 KB | 6 MB | 2 GHz | 18.5x | 0.825 — 1.400 | 125 W | AM3 |
2011 год
Socket AM3+ (socket 942) — модификация сокета Socket AM3, разработанная для процессоров с кодовым именем «Zambezi» (микроархитектура — Bulldozer).
На некоторых материнских платах с сокетом AM3 имеется возможность обновить BIOS и использовать процессоры под сокет AM3+; но, при использовании процессоров AM3+ на материнских платах с AM3, возможно, не удастся получить данные с датчика температуры на процессоре. Также, может не работать режим энергосбережения из-за отсутствия поддержки быстрого переключения напряжения ядра в Socket AM3.
Сокет AM3+ на материнских платах — чёрного цвета, в то время, как AM3 — белого цвета; также его можно узнать по маркировке «AM3b».
Диаметр отверстий под выводы процессоров на Socket AM3+ превышает диаметр отверстий под выводы процессоров с Socket AM3 — 0,51 мм против прежних 0,45 мм.
Первые чипсеты под архитектуру Bulldozer появились во II квартале 2011 года. В новых чипсетах, в частности, имеется блок управления памятью для операций ввода-вывода (IOMMU), поддержка до 14-ти портов USB 2.0, шести SATA 3.0.
Были представлены три чипсета без встроенной графики: AMD 970 (TDP — 13,6 Вт), AMD 990X (14 Вт) и AMD 990FX (19,6 Вт). Старший из чипсетов, AMD 990FX, поддерживает CrossFireX в режиме двух или четырёх слотов PCI Express x16. AMD 970 не имеет поддержки CrossFireX, но существует одна материнская плата, CrossFire/SLI на которой реализован по формуле х8+х8 и ещё есть дополнительные линии (х8+х8+х4), — это ASRock 970 Extreme4. AMD 990X поддерживает эту технологию, но только в режиме двух PCI Express x8. Оба чипсета поддерживают до шести слотов PCI Express x1.
Чипсет со встроенной графикой AMD 980G отменён из-за возможной конкуренции с AMD Fusion.
Socket FM1 — процессорный разъем, предназначенный для установки процессоров с микроархитектурой AMD Fusion. Конструктивно представляет собой ZIF-разъем c 905 контактами, который рассчитан на установку процессоров в корпусах типа PGA. Используется с 2011 года.
AMD выпустил несколько моделей представителей серий Athlon, A8, A6 и А4 для Socket FM1, однако вышедшие в 2012 году их последователи, на ядре под кодовым именем Trinity, уже не совместимы с этой платформой.
Для Socket FM1 выпущены следующие чипсеты AMD: A45, A50, A55, A60, A68, A70, A75, A85.
Socket FS1 — разъём для микропроцессоров, разработанный компанией AMD для собственных мобильных процессоров Fusion под кодовым названием Llano. Разъём был выпущен в июне 2011 года вместе с первым процессором этой серии.
Разъём имеет 722 отверстия для выводов процессора, запирание и освобождение процессора осуществляется специальным рычагом.
Первая модель разъёма поддерживает двух- и четырёхъядерные процессоры с тактовой частотой до 2,2 ГГц и тепловыделением до 45 Ватт.
В середине 2012 года была выпущена новая модель разъёма (Socket FS1r2), предназначенная для мобильных процессоров серий Trinity и Richland. Несмотря на полное физическое соответствие, эти процессоры не работают с первой моделью разъёма.
Обе модификации сокета поддерживают суммарно не менее 22 моделей процессоров (2-х и 4-х ядерные) с тактовой частотой до 2900 МГц.
Младший сородич
Так как новинка получила гордое название Black Edition, то, соответственно, упаковала компания кристалл в черную строгую коробку. На ней практически нет никаких ярких графических элементов. Спереди лишь информация о семействе модели и в углу указаны основные спецификации. Сразу покупатель может для себя отметить повышенные частоты – до 3 ГГц, большой объем кэш-памяти и разъем для процессора.
Внутри ничего необычного нет. Помимо кристалла, внутри находим инструкцию и кулер для AMD Phenom II X2 550 BE. Как показывает практика, несмотря на наличие охладительной системы, пользователи предпочитают приобретать дополнительный кулер. Но для некоторых и фирменный вариант сойдет.
Внешний вид процессора ничего необычного не преподнес. Спереди служебная информация с кодами и сокращенными формулировками. Сзади можно насчитать 938 контактов, которые рассчитаны на тип разъема AM3. Кроме того, этот вариант совместим и с более старым поколением разъемов – AM2+.
Стоит сразу сказать, что этот кристалл получил кодовое имя Callisto. Внутри находятся четыре ядра, но работает из них половина, поэтому модель считается двухъядерной. Использован техпроцесс 45-нм. Потребляет процессор от 80 Вт. Тактовая частота равна 3,1 ГГц. Кэш-память имеет три уровня. Общий объем составляет 7 Мб.
Помимо всего прочего, AMD Phenom II X2 550 BE поддерживает массу технологий. Например, внедрен софт, который помогает защитить систему от вирусов, а конкретнее, от тех «паразитов», которые могут вызвать ошибку заполнения буфера. Также на «борту» этого кристалла можно было найти технологию, которая помогает на одном компьютере функционировать двум операционным системам.
Была возможность снизить показатель потребляемой мощности кристаллов и шум вычислительных систем. AMD CoolCore отвечал за регулировку работы неактивных блоков процессора, что, в свою очередь, влияло на потребление энергии и тепловыделение. Память могла достичь частоты 1333 МГц.
Те пользователи, которые смогли разблокировать два «уснувших» ядра, получили отличный процессор. Двухъядерная модель превратилась в четырехъядерную. Чип со стартовой частотой 3100 МГц имел высокий разгонный потенциал. Но даже без привлечения оверклокинга производительность уже возросла почти на 50 %.
В итоге у этой модели AMD Phenom II разгон показал отличный результат – частота повысилась до 3838 МГц. В свое время чип стоил 110 долларов. За эти деньги пользователь мог сотворить из двухъядерного кристалла четырехъядерный с частотой 3,8 ГГц.
Athlon II
Athlon II – двух-, трёх или четырёхъядерный процессор для настольных компьютеров начального и среднего уровня. Впервые представлен в июне 2009 года. Кодовые названия: двухъядерный X2 – Regor, трёхъядерный X3 – Rana, четырёхъядерный X4 – Propus. Рассчитан на установку в разъём AM3. Производится по 45-нанометровой технологии.
Отличается от Phenom II отсутствием кэш-памяти третьего уровня (L3). В отличие от Phenom II X2, Athlon II X2 – чип с двумя ядрами на кристалле, а не с четырьмя, из которых два отключены. Этим объясняется меньшая себестоимость Athlon II и доступная конечная цена.
Оснащён двумя независимыми контроллерами оперативной памяти DDR3-1333/DDR2-1066. Обратно совместим с разъёмом AM2+ и способен с пониженной производительностью работать на платах с этим разъёмом.
Снабжён системной шиной нового поколения HyperTransport 3.0 с пиковой пропускной способностью до 10,4 Гбайт/с в одном направлении в 16-битном режиме и частотой до 2,6 ГГц. В выпускающихся чипах используется менее скоростной режим 8,0 Гбайт/с и 2 ГГц.
Модели с двузначным индексом и буквой B – модификации для корпоративных пользователей, доступность которых гарантируется в течение 24 месяцев со дня представления. Модели с буквой «e» после числового индекса – модификации с пониженным энергопотреблением. Модели с пометкой Black Edition – модификации с разблокированным множителем, что упрощает разгон.
Совместимые наборы системной логики: AMD 760G, 770, 780G/V, 785G и 790X/G/GX/FX.
Основные технические параметры Athlon II
- Микроархитектура K10
- Два, три или четыре ядра
- Кэш-память L1 – 128 Кбайт для каждого ядра
- Кэш-память L2 – 512 Кбайт или 1 Мбайт для каждого ядра
- Два встроенных контроллера оперативной памяти DDR3-1333/DDR2-1066
- Системная шина HyperTransport 3.0
- Поддержка технологии виртуализации AMD-V
- Поддержка 64-битных инструкций AMD64
- Наборы инструкций SSE3 и SSE4a
- Антивирусная технология NX bit
- Технологии энергосбережения Cool’n’Quiet, CoolCore, Independent Dynamic Core и Dual Dynamic Power Management
Модельный ряд
| Модель | Частота, ГГц | Разъём | L2, Мбайт | HT, Гбайт/с | TDP, Вт | Макс Т, ºC | Напряжение, В | Цена, руб |
| X2 B24 | 3 | AM3 | 1+1 | 8 | 65 | 74 | 0,85-1,425 | н.д. |
| X2 B22 | 2.8 | AM3 | 1+1 | 8 | 65 | 74 | 0,85-1,425 | н.д. |
| X2 260 | 3.2 | AM3 | 1+1 | 8 | 65 | 74 | 0,85-1,425 | н.д. |
| X2 255 | 3.1 | AM3 | 1+1 | 8 | 65 | 74 | 0,85-1,425 | 2800 |
| X2 250 | 3 | AM3 | 1+1 | 8 | 65 | 74 | 0,85-1,425 | 2500 |
| X2 245e | 2.9 | AM3 | 1+1 | 8 | 45 | 72 | н.д. | н.д. |
| X2 245 | 2.9 | AM3 | 1+1 | 8 | 65 | 74 | 0,85-1,425 | 2300 |
| X2 240e | 2.8 | AM3 | 1+1 | 8 | 45 | 72 | н.д. | н.д. |
| X2 240 | 2.8 | AM3 | 1+1 | 8 | 65 | 74 | 0,85-1,425 | 2200 |
| X2 235e | 2.7 | AM3 | 1+1 | 8 | 45 | 72 | н.д. | н.д. |
| X2 215 | 2.7 | AM3 | 0,512+0,512 | 8 | 65 | 74 | 0,85-1,425 | 1700 |
| X3 445 | 3.1 | AM3 | 3 х 0,512 | 8 | 95 | 73 | 0,85-1,425 | н.д. |
| X3 440 | 3 | AM3 | 3 х 0,512 | 8 | 95 | 73 | 0,85-1,425 | 3150 |
| X3 435 | 2.9 | AM3 | 3 х 0,512 | 8 | 95 | 73 | н.д. | 2800 |
| X3 425 | 2.7 | AM3 | 3 х 0,512 | 8 | 95 | 73 | н.д. | 2750 |
| X3 415e | 2.5 | AM3 | 3 х 0,512 | 8 | 45 | 71 | н.д. | н.д. |
| X3 405e | 2.3 | AM3 | 3 х 0,512 | 8 | 45 | 71 | н.д. | н.д. |
| X3 400e | 2.2 | AM3 | 3 х 0,512 | 8 | 45 | 71 | н.д. | н.д. |
| X4 640 | 3 | AM3 | 4 х 0,512 | 8 | 95 | 71 | н.д. | н.д. |
| X4 635 | 2.9 | AM3 | 4 х 0,512 | 8 | 95 | 71 | 0,85-1,25 | 4400 |
| X4 630 | 2.8 | AM3 | 4 х 0,512 | 8 | 95 | 71 | 0,9-1,425 | 3800 |
| X4 620 | 2.6 | AM3 | 4 х 0,512 | 8 | 95 | 71 | 0,95-1,425 | 3600 |
| X4 610e | 2.4 | AM3 | 4 х 0,512 | 8 | 45 | 70 | н.д. | н.д. |
| X4 605e | 2.3 | AM3 | 4 х 0,512 | 8 | 45 | 70 | н.д. | н.д. |
| X4 600e | 2.2 | AM3 | 4 х 0,512 | 8 | 45 | 70 | н.д. | н.д. |
2019 год
Socket sTRX4 (или Socket SP3r3) – разъем для настольных высокопроизводительных процессоров AMD Ryzen Threadripper архитектуры Zen 2 (третьего поколения Threadripper, кодовое название Castle Peak). Сокет вышел в ноябре 2019 года.
Сокет выполнен в формате LGA. То есть, в нем расположены пружинные контакты, к которым прижимается устанавливаемый процессор. Количество контактов в разъеме — 4094.
Сокет пришел на смену разъему TR4, похож с ним по размерам и внешне, имеет такое-же количество контактов, однако, они не совместимы. То есть, процессоры для сокета TR4 не могут устанавливаться в Socket sTRX4 и наоборот.
